低压灌注工艺及应用范围

2021年11月15日查阅次数：

分享更多：

低压灌注将双组份聚氨酯材料经混合后，在常温、低压环境下注入快速模具内，通过材料的聚合、交联、固化等化学和物理过程形成制品。具有效率高、生产周期短、过程简单、成本低的优点。适用于产品开发过程中的小批量试制，以及小批量生产的、结构较简单的覆盖件和大型厚壁及不均匀壁厚制品的生产。

RIM工艺过程为：单体或预聚物以液体状态经计量泵以一定的配比进入混合头进行混合。混合物注入模具后，在模具内快速反应并交联固化，脱模后即为RIM制品。这一过程可简化为：贮存→计量→混合→充模→固化→脱模→后处理。

    工艺过程：

贮存

RIM工艺所用的两组分原液通常在一定温度下分别贮存在2个贮存器中，贮存器一般为压力容器。在不成型时，原液通常在0.2~0.3 MPa的低压下，在贮存器、换热器和混合头中不停地循环。对聚氨酯而言，原液温度一般为20~40℃，温度控制精度为±1℃。

计量

两组分原液的计量一般由液压系统来完成，液压系统由泵、阀及辅件（控制液体物料的管路系统与控制分配缸工作的油路系统）所组成。注射时还需经过高低压转换装置将压力转换为注射所需的压力。原液用液压定量泵进行计量输出，要求计量精度至少为±1.5% ，最好控制在±1%。

混合

在RIM制品成型中，产品质量的好坏很大程度上取决于混合头的混合质量，生产能力则完全取决于混合头的混合质量。一般采用的压力为10MPa左右，以获得较佳的混合效果。

充模

反应注射物料充模的特点是料流的速度很高。为此，要求原液的粘度不能过高，例如，聚氨酯混合料充模时的粘度为0.1Pa.s左右。流量控制：600g/s。

固化

來洎頭筿聚氨酯双组分混合料在注入模腔后具有很高的反应性，可在很短的时间内完成固化定型。但由于塑料的导热性差，大量的反应热不能及时散发，故而使成型物内部温度远高于表层温度，致使成型物的固化从内向外进行。为防止型腔内的温度过高（不能高于树脂的热分解温度），应该充分发挥模具的换热功能来散发热量。

反应注射模内的固化时间，主要由成型物料的配方和制品尺寸决定。另外，反应注射制品从模内脱出后还需要进行二次热固化。

应用范围：

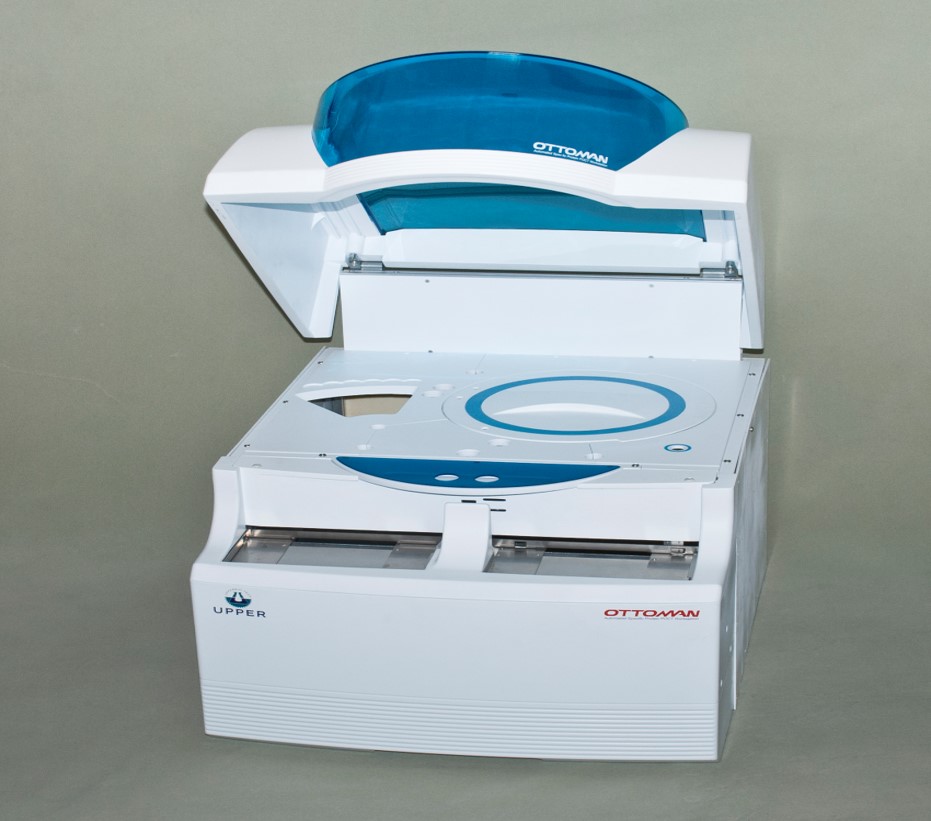

汽车内外饰，医疗仪器机箱壳体的中小批量生产、组装及装配。

下一篇：机加工的基本知识
上一篇：模型手板制作的重要性
